一. 安裝注意事項

 ● 為了安全和確保產品正常使用，請交由專業技師安裝，切勿私自拆卸安裝，以免造成產品損壞及安裝事故發生；

 ● 請根據本說明書的布線方式布好各條線束，一定要用扎帶將各線束與原車線束扎在一起，檢查線束不要位于卡扣或螺釘孔位置，避免安裝車內飾板卡扣和螺釘時將線束壓傷；

 ● 部分線束的端子在出廠時尚未插膠殼，布好線束后為了避免端子碰在一起短路，穿完線束后需先插膠殼，再將線束其它插頭與原車插頭對插；

● 裝車前先檢查汽車儀表功能顯示，車內按鍵操作是否正常，車門車窗開關是否正常，車內外表面有無刮花現象，如有問題，及時向客戶反映；

 ● 安裝人員請先取下身上所攜帶的金屬物品及其他硬物，防止在拆裝的過程中對汽車漆面、座椅或內飾等造成損傷，注意拆下的汽車飾板組件要放好，避免刮花各汽車飾板組件；

 ● 本說明書里面所有圖片僅供參考，不同配置的車型圖片可能會(huì )有不同，但是安裝方法相同。

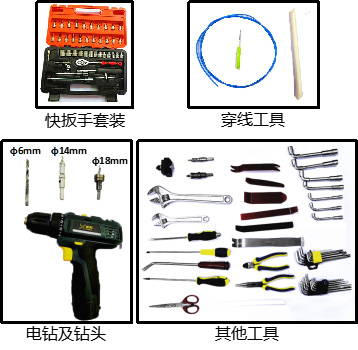

二. 安裝工具

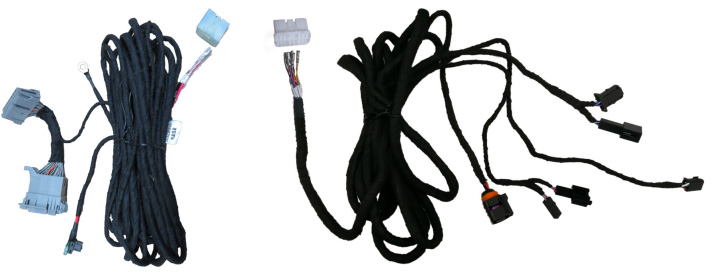

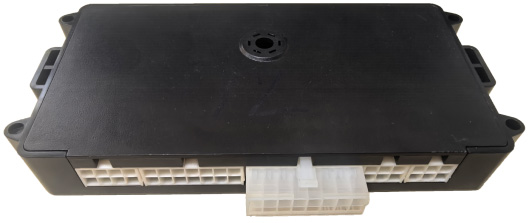

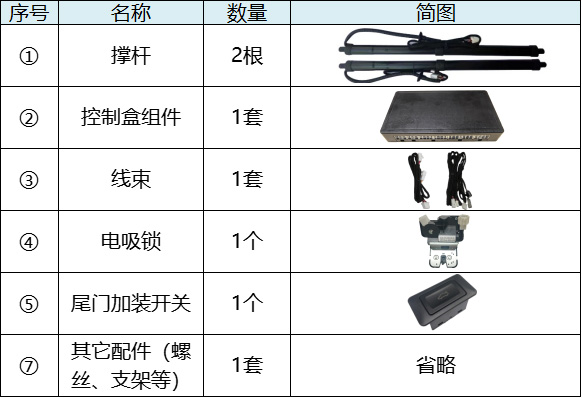

三. 產品清單

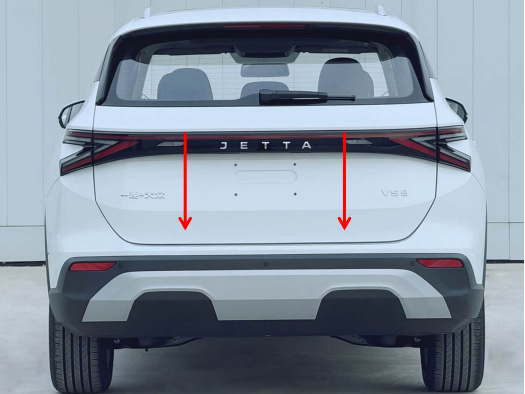

四. 安裝方法

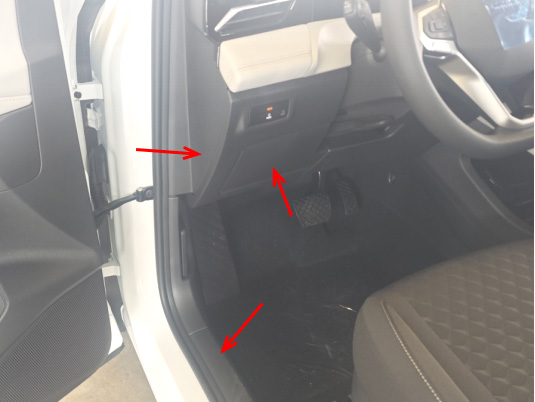

1、拆掉駕駛位圖示飾板。

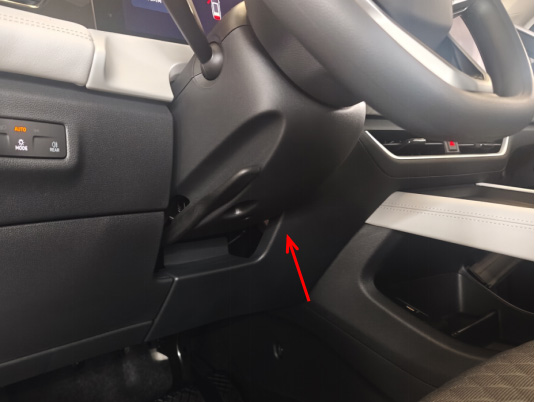

2、拆開方向盤下蓋飾板，方便后續連接信號插頭。

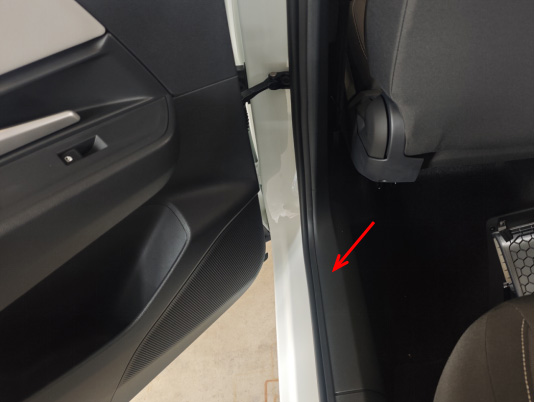

3、拆開左后排門檻飾板，方便穿電源線。

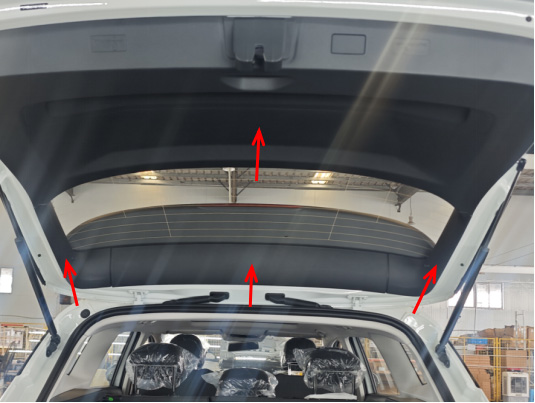

4、拆開圖示尾門飾板。

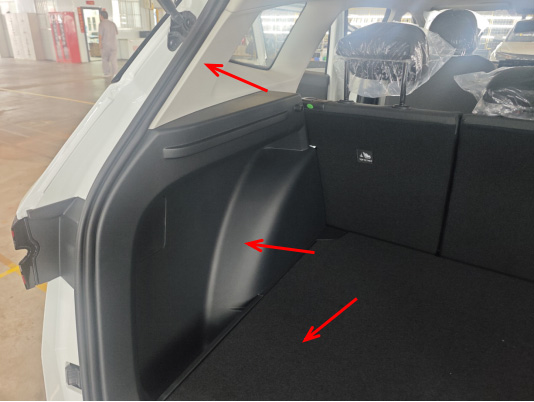

5、取出尾箱墊板，拆開圖示尾箱左側飾板，方便后續安裝控制盒及走線。

6、將頂棚拉開一定的間隙，方便穿線。

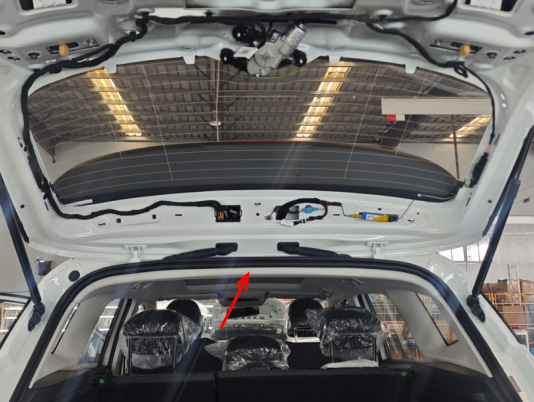

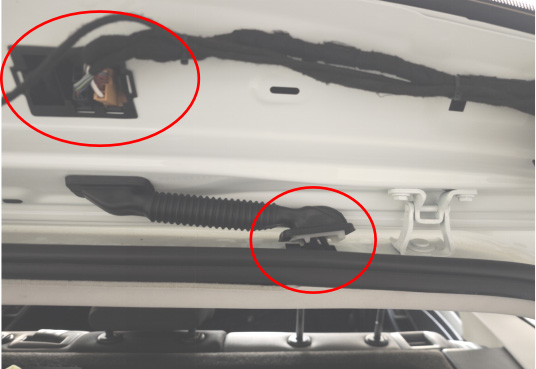

7、拆開尾箱與尾門間的右側波紋管，方便后續穿線。

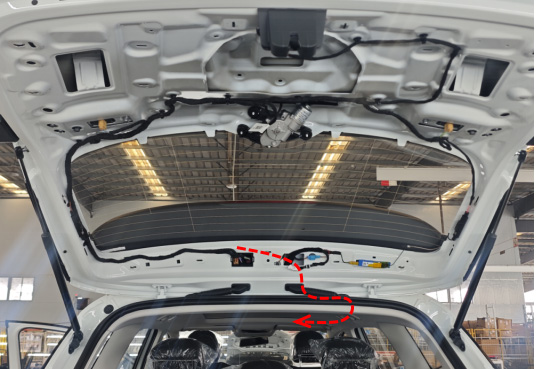

8、先將鎖信號線按圖示路徑沿右側波紋管，穿線到尾箱（未將鎖信號線端子插到膠殼前，不對插其它膠殼、不夾線防止短路）。

9、鎖線膠殼在控制盒上，取下控制盒上的16孔膠殼。

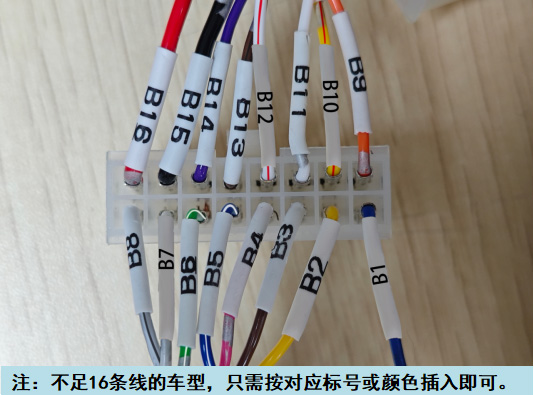

10、參照鎖信號線包裝內的插線說明，將鎖信號線端子插入圖示16孔膠殼。

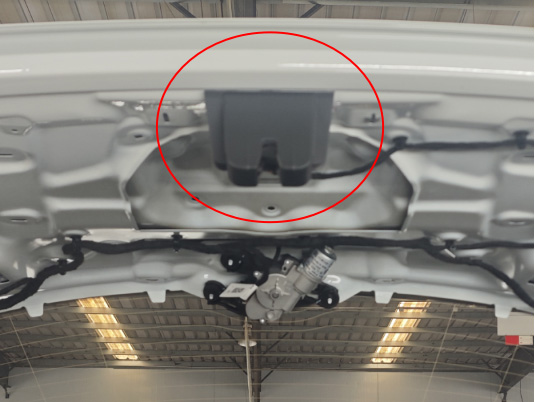

11、拆下原車鎖和原車鎖蓋。

12、裝好電吸鎖，用原車的螺母固定，裝好后向右撥動圖示白色手柄將電吸鎖解鎖。

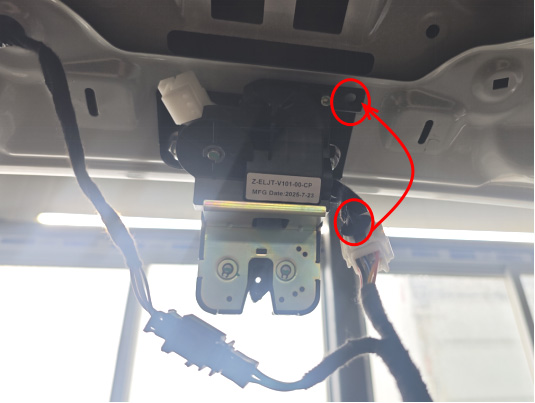

13、對插好電吸鎖插頭，插好后將白色膠殼的線扣扣到圖示預留孔上。

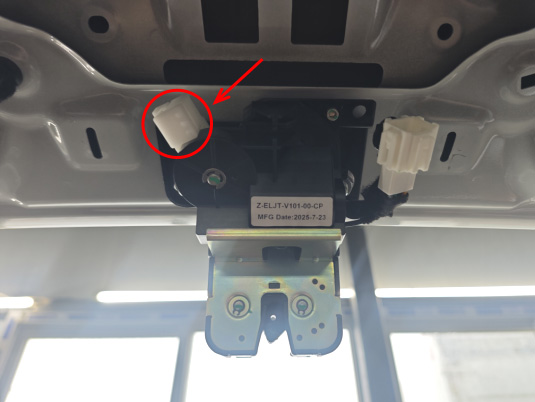

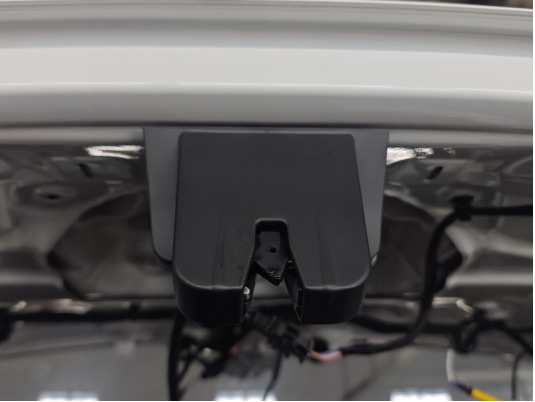

14、將原車鎖的保護套裝在電吸鎖上。

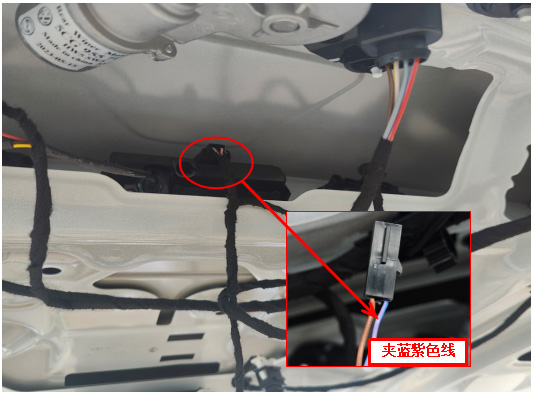

15、鎖信號線粉色線夾夾圖示膠殼藍紫色線（鎖信號線剩下的黑色插頭為尾門加裝按鍵插頭，在最后安裝）。

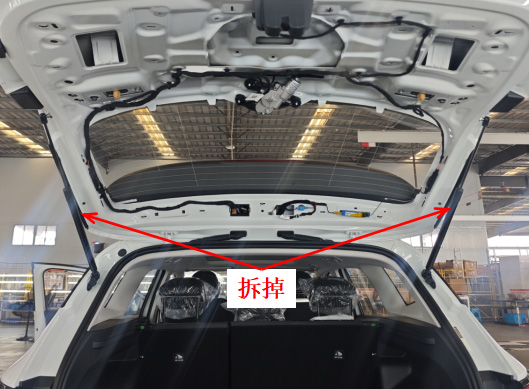

16、拆掉原車氣動桿。

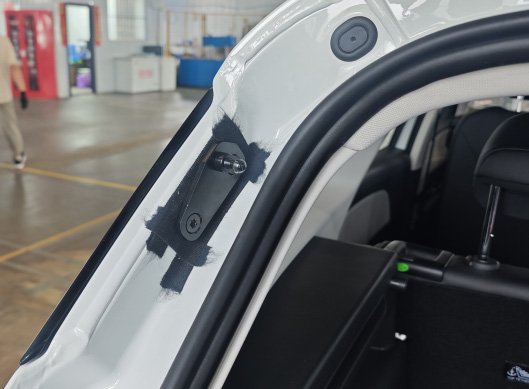

17、安裝車體左支架（球頭靠鉸鏈）。

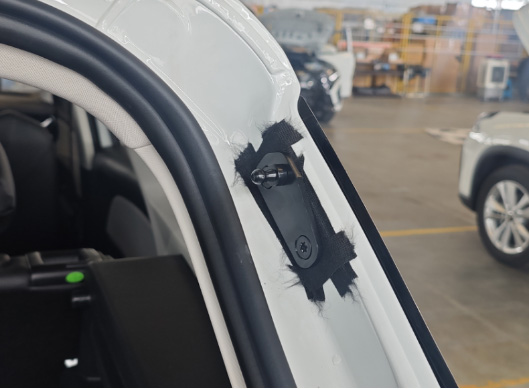

18、安裝車體右支架（球頭靠鉸鏈）。

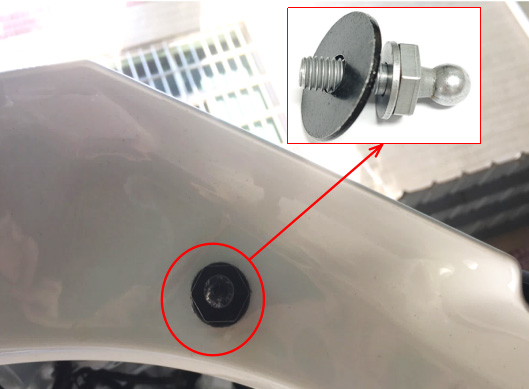

19、拆下原車尾球頭，增加墊片后，裝回原車球頭，左右兩側步驟相同。

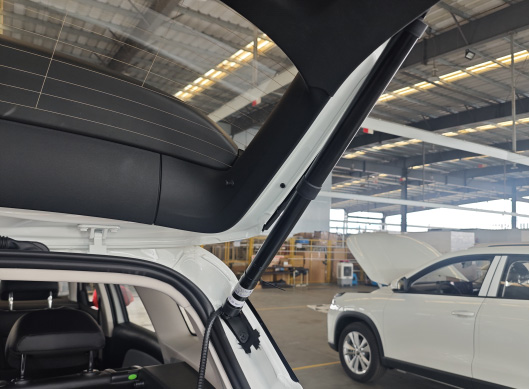

20、安裝電動撐桿，L在左，R在右，撐桿帶線的一端安裝在車體，左右相同（安裝撐桿時要注意檢查卡簧是否卡到位）。

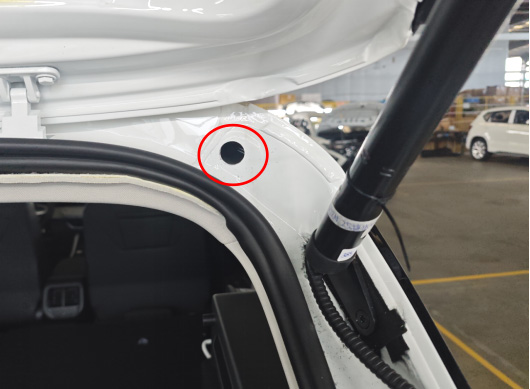

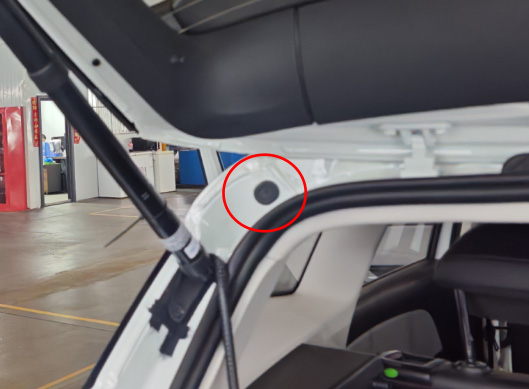

21、取下尾箱左側膠塞，穿左撐桿線到尾箱，穿過后塞好撐桿膠塞，防止進水。

22、在尾箱右側水槽圖示位置用φ18mm鉆頭開孔進右撐桿線，穿撐桿線到尾箱后，塞好撐桿的孔塞防止進水。

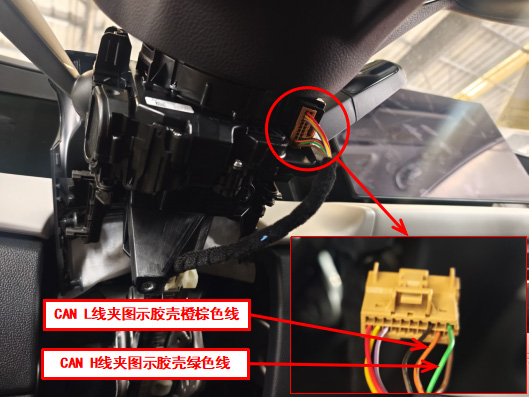

23、在方向盤圖示位置找到圖示膠殼，將電源線CAN L線夾夾圖示膠殼橙棕色線，CAN H線夾夾圖示膠殼綠色線。

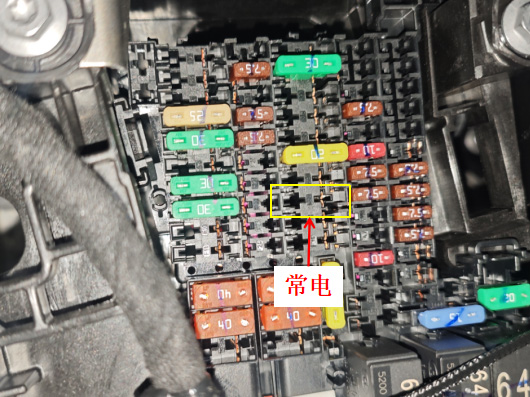

24、駕駛室保險盒常電位置如圖所示。

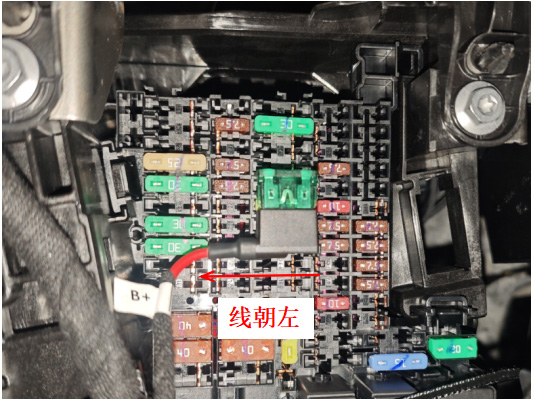

25、將取電器插入保險盒，線朝左，方向不可錯。

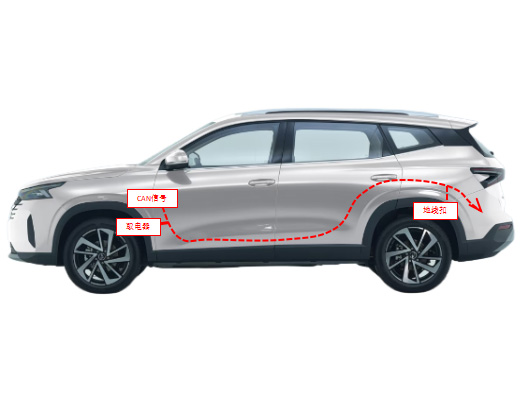

26、將電源線沿示意圖穿到尾箱左側。

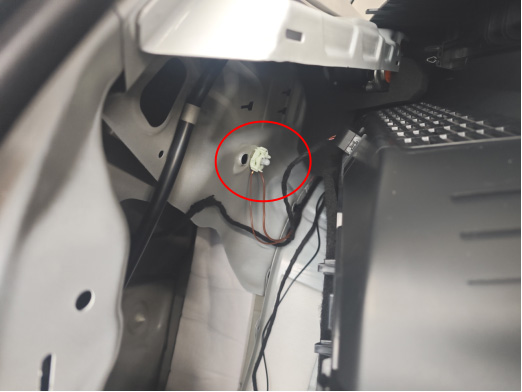

27、將電源線地線固定到尾箱左側圖示原車地線扣（一定接此線扣）。

28、在圖示尾箱左側鈑金孔安裝控制盒。（注意將控制盒固定螺栓卡在鈑金孔窄處，再擰緊螺母）

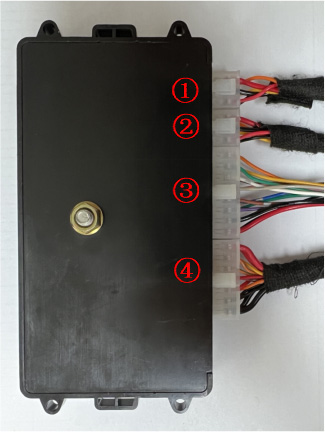

29、將所有線束布線至左側尾箱后，將撐桿線①②，鎖信號線③，電源線④按順序插入控制盒。

30、先將加裝尾門開關安裝在鎖線剩余的黑色膠殼上，按尾門加裝按鍵關門，讓尾門關閉到最低，再按尾門外開啟按鍵開門，讓尾門開門到最高系統完成初始化。

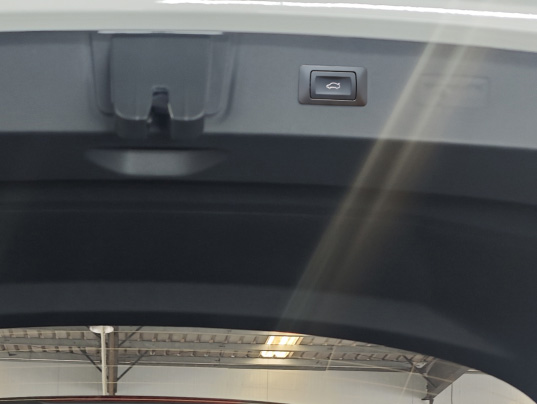

31、按功能測試頁的內容測試功能，測試沒問題后，取下原車尾門預留小飾板，安裝好我司尾門加裝開關，還原整車飾板。

五. 系統初始化方法：

①按尾門加裝開關，尾門自動關閉；

②按尾門外開關，讓尾門打開，“嘀---”長響一聲；

③系統初始化完成。

六. 電動尾門使用說明

1. 打開或關閉尾門的方法：

●長按遙控器的尾門鍵；

●按原車尾門開關；

●按尾門加裝開關。

2. 尾門暫停方法：

    尾門運行過程中，按上述方法中的任意一種，尾門會(huì )暫停，再按一次，尾門會(huì )反向運行。

3.加裝開關使用方法：

①高度設定
長按尾門上的加裝開關，聽到長響1聲后松開開關，高度記憶成功。
小技巧：尾門運行過程中，暫停一下尾門，然后用手上推尾門到理想的高度。
②關門加速
長按尾門上的加裝開關，聽到短響2聲后松開開關，尾門關門加速生效。
（關門加速有五檔，重復此步驟一次升一檔）
③開門加速
長按尾門上的加裝開關，聽到短響3聲后松開開關，尾門開門加速生效。
（開門加速有五檔，重復此步驟一次升一檔）
④增加剎車力（開門保持力）
長按尾門上的加裝開關，聽到長響1聲、短響1聲后松開開關，剎車力增加生效。
（增加剎車力有五檔，重復此步驟一次升一檔）
⑤開關提示音切換
長按尾門上的加裝開關，聽到長響1聲、短響2聲后松開開關，開關門提示音切換生效。
（默認靜音，重復設置可循環切換）
⑥進入語音喚醒詞和命令詞修改菜單
長按尾門上的加裝開關，聽到長響1聲、短響3聲后松開開關，進入語音喚醒詞和命令詞修改菜單生效。
⑦語音開關72小時和0.5小時斷電切換
長按尾門上的加裝開關，聽到長響2聲、短響1聲后松開開關，語音開關72小時和0.5小時斷電切換生效。
（默認72小時，重復設置可循環切換）
⑧語音開關開和關
長按尾門上的加裝開關，聽到長響2聲、短響2聲后松開開關，語音開關開和關生效。
（默認開，重復設置可循環切換）

⑨腳踢開關開和關
長按尾門上的加裝開關，聽到長響2聲、短響3聲后松開開關，腳踢開關開和關生效。
（默認開，重復設置可循環切換）
⑩敲擊開關2次和3次切換
長按尾門上的加裝開關，聽到長響3聲、短響1聲后松開開關，敲擊開關2次和3次切換生效。
（默認敲擊3次，重復設置可循環切換）
? 敲擊開關開和關
長按尾門上的加裝開關，聽到長響3聲、短響2聲后松開開關，敲擊開關開和關生效。
（默認敲擊開，重復設置可循環切換）
? 遙控器解鎖鍵按3次和2次切換
長按尾門上的加裝開關，聽到長響3聲、短響3聲后松開開關，遙控器解鎖鍵按3次和2次切換生效。
（默認按3次，重復設置可循環切換）
? 遙控器解鎖鍵按速快/慢切換
長按尾門上的加裝開關，聽到長響4聲、短響1聲后松開開關，遙控器解鎖鍵按速快/慢切換生效。
（默認快按，重復設置可循環切換）
? 恢復出廠設置
長按尾門上的加裝開關，聽到長響5聲后松開開關、恢復出廠設置生效。

4. 蜂鳴器聲音的含義：
  “嘀”響一聲：接收到開門/關門或暫停信號，尾門會(huì )立刻打開/關閉或暫停；
  “嘀嘀”響兩聲：開門或關門到位；
  “嘀嘀嘀”響三聲：開門或關門過程阻力過大，已經智能防夾了；
