一. 安裝注意事項

 ● 為了安全和確保產品正常使用，請交由專業技師安裝，切勿私自拆卸安裝，以免造成產品損壞及安裝事故發生；

 ● 請根據本說明書的布線方式布好各條線束，一定要用扎帶將各線束與原車線束扎在一起，檢查線束不要位于卡扣或螺釘孔位置，避免安裝車內飾板卡扣和螺釘時將線束壓傷；

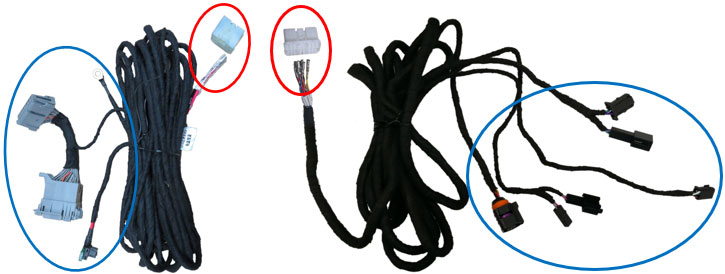

 ● 部分線束的端子在出廠時尚未插膠殼(如下圖紅色圈內的端子) ，布好線束后為了避免端子碰在一起短路，穿完線束后需先插膠殼，再將線束其它插頭(如下圖藍色圈內的插頭)與原車插頭對插；

 ● 裝車前先檢查汽車儀表功能顯示，車內按鍵操作是否正常，車門車窗開關是否正常，車內外表面有無刮花現象，如有問題，及時向客戶反映；

 ● 安裝人員請先取下身上所攜帶的金屬物品及其他硬物，防止在拆裝的過程中對汽車漆面、座椅或內飾等造成損傷，注意拆下的汽車飾板組件要放好，避免刮花各汽車飾板組件；

 ● 本說明書里面所有圖片僅供參考，不同配置的車型圖片可能會(huì )有不同，但是安裝方法相同。

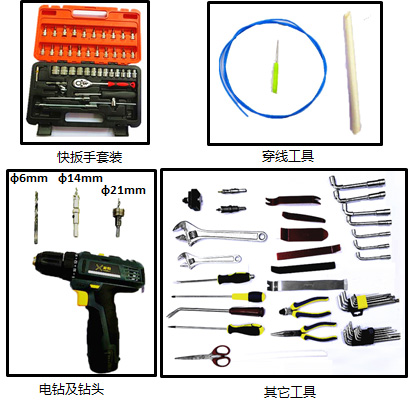

二.安裝工具

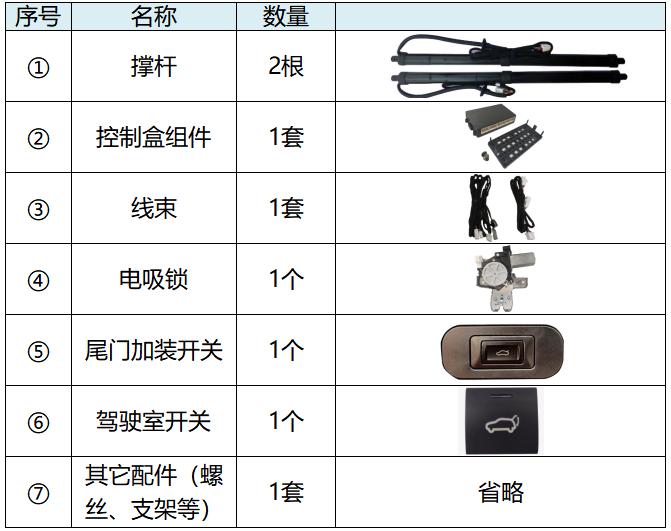

三.產品清單

四.安裝方法

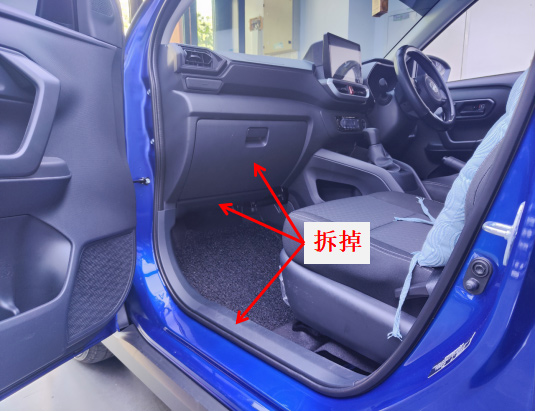

1、拆掉駕駛室左側飾板，門檻飾板。

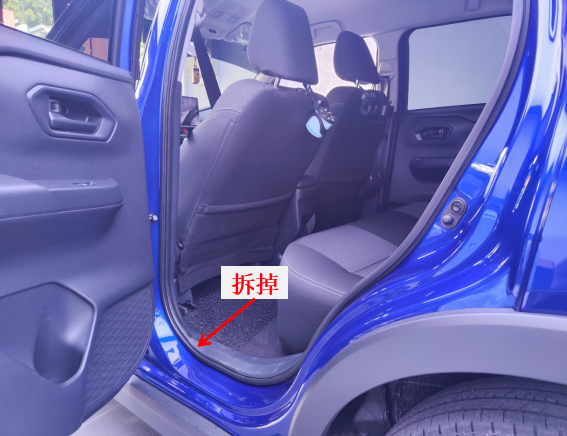

2、拆掉左后門檻飾板。

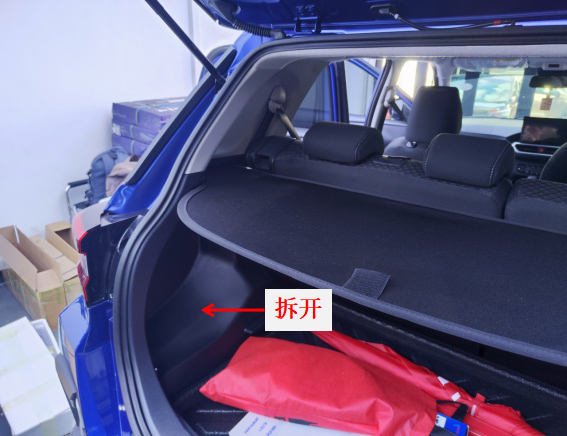

3、拆開尾箱左側飾板。

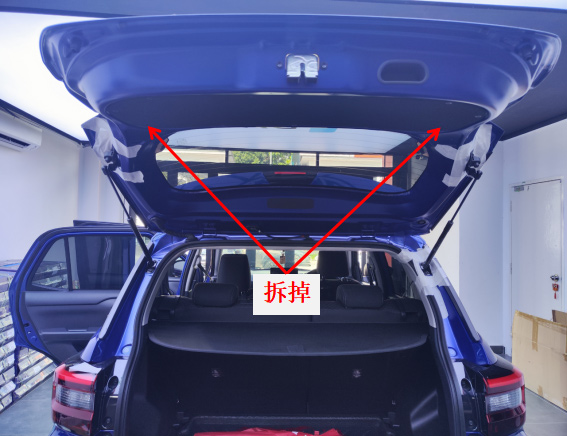

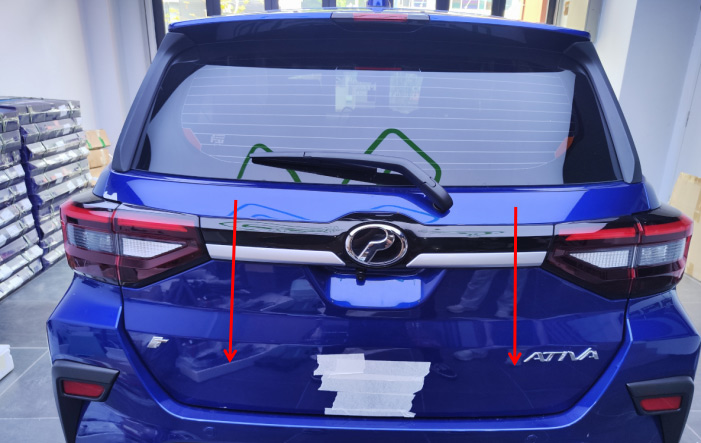

4.拆掉尾門飾板。

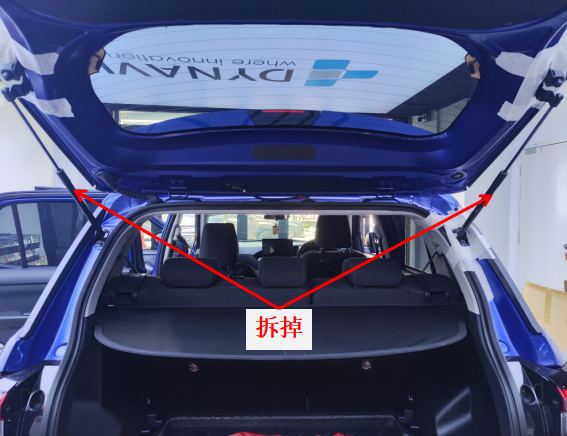

5.拆掉原車桿。

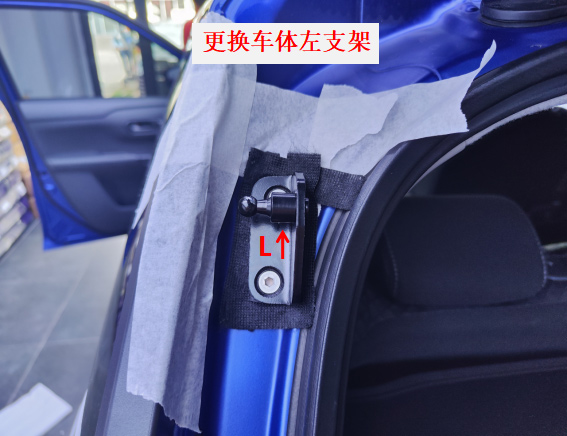

6、更換車體左支架(支架貼紙箭頭指向合頁鉸鏈，左右一樣)。

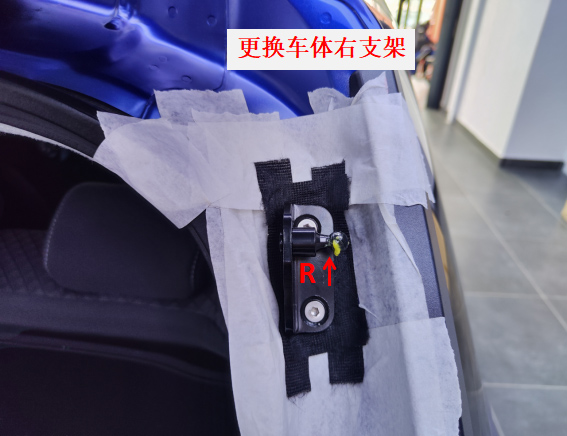

7、更換車體右支架。

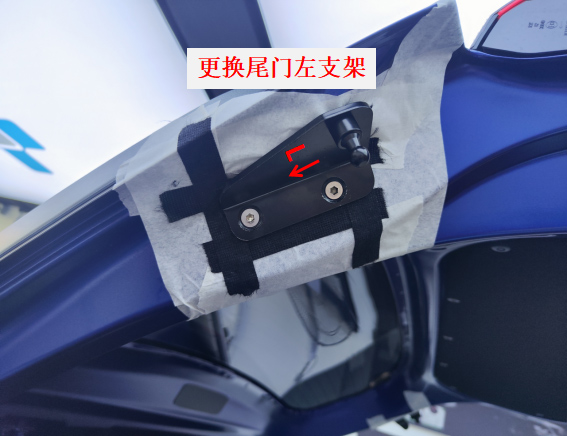

8、更換尾門左支架(支架貼紙箭頭指向合頁鉸鏈，左右一樣)。

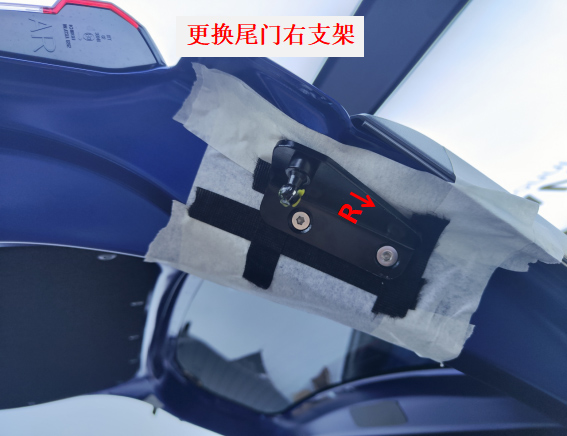

9、更換尾門右支架。

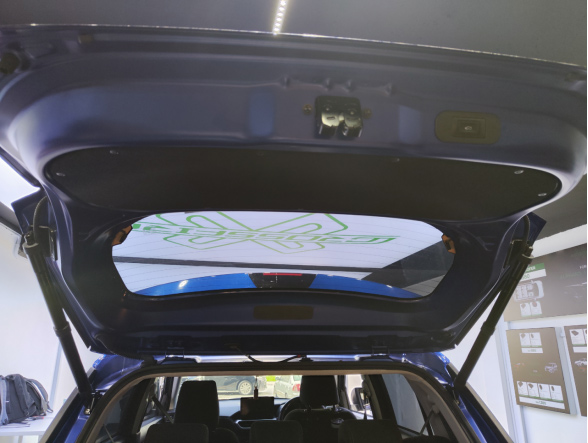

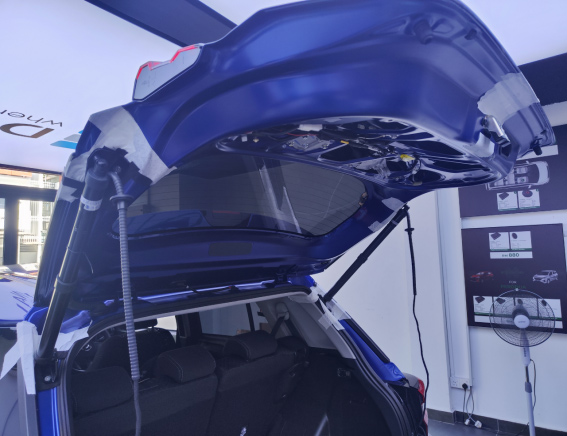

10、安裝電動撐桿，L在左，R在右（撐桿編號的第一個字母），撐桿帶線的一端安裝在尾門，左右一樣。

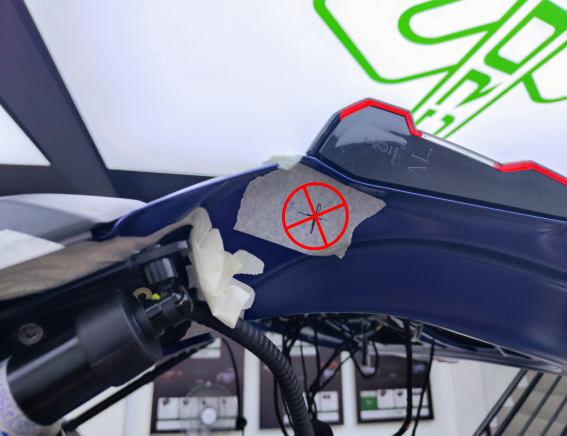

11、在如圖位置開∅21mm孔進撐桿線，左右一樣。

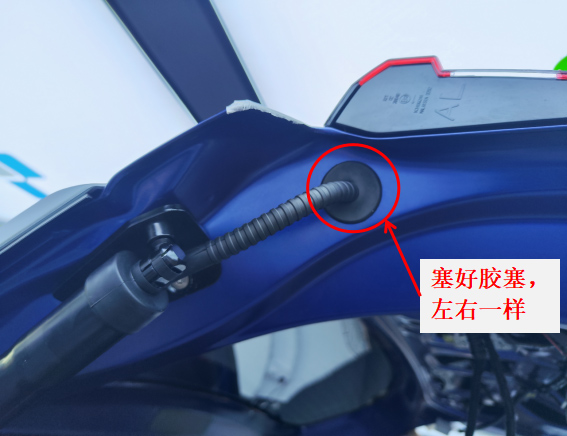

12、塞好膠塞，左右一樣。

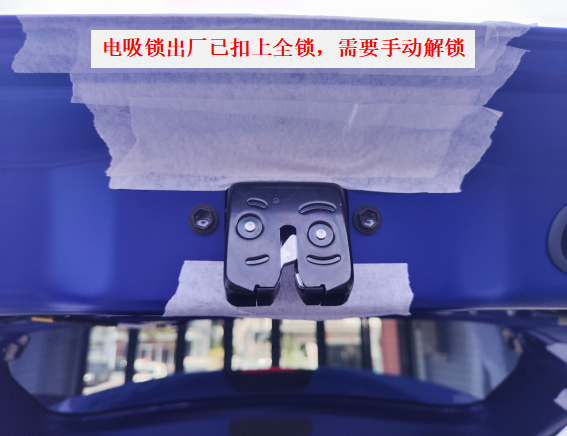

13、拆掉原車鎖，安裝電吸鎖。

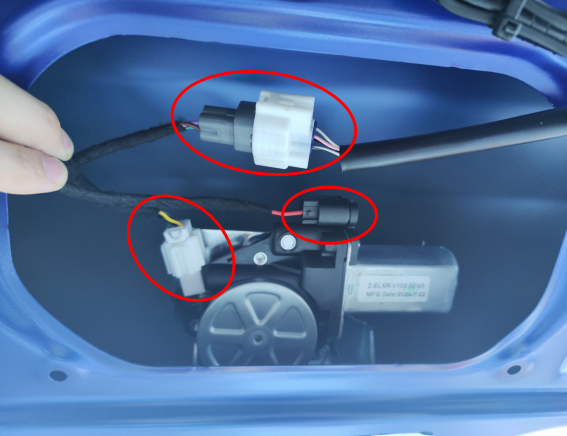

14、鎖線號線對插好電吸鎖插頭。

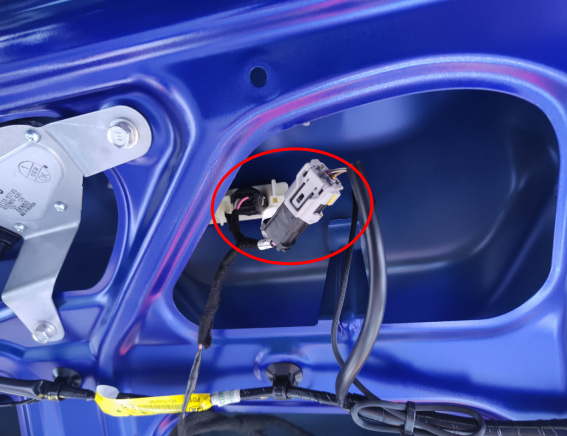

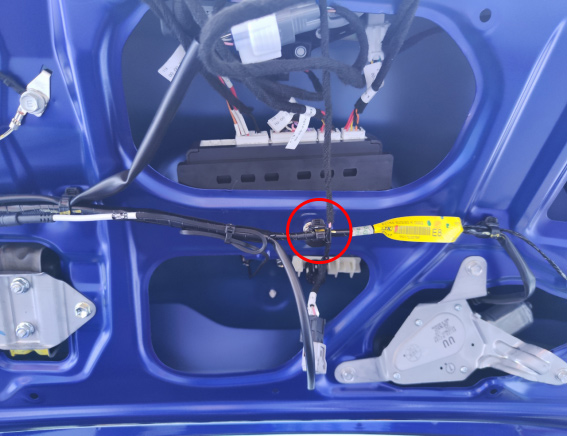

15、對插尾門外按鍵插頭。

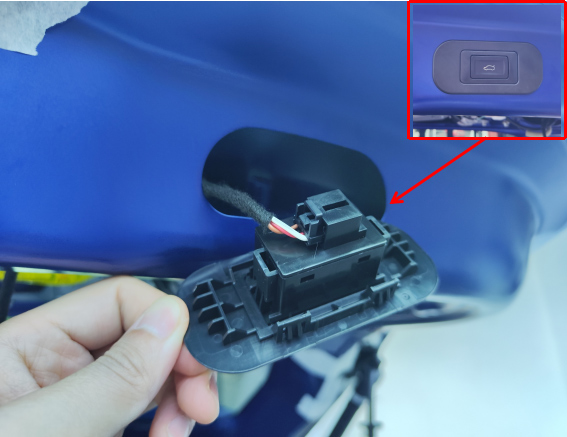

16、原車扣手位安裝尾門加裝開關，插好插頭。

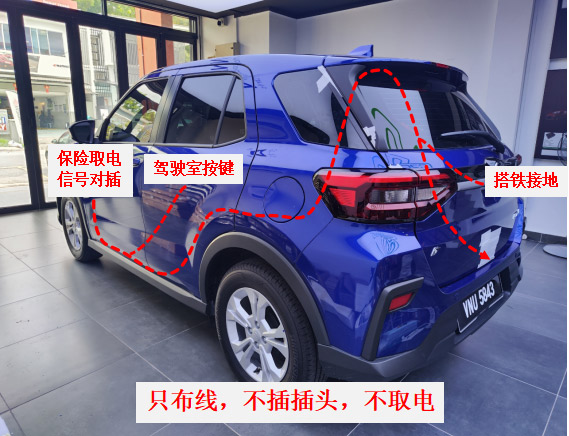

17、布電源線（只布線，不插插頭，不取電）。

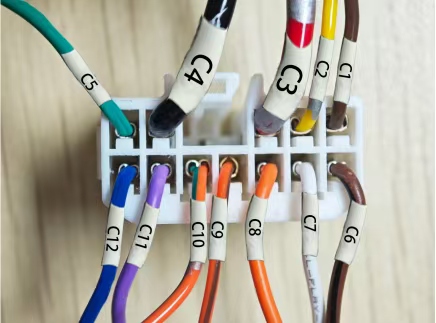

18、將電源線端子按示意圖插入膠殼。

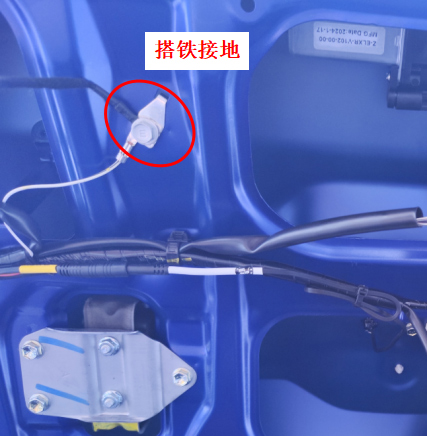

19、尾門處搭鐵接地(必須按照圖示方式安裝地線)。

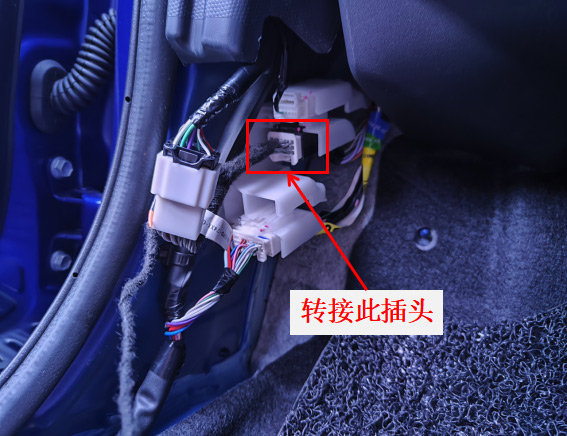

20、對插中控信號插頭。

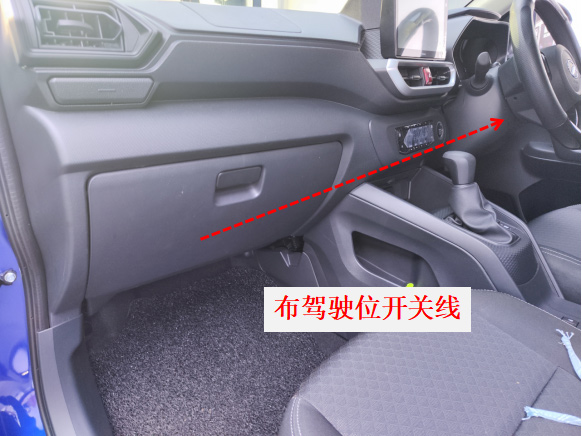

21、布駕駛位開關線到主駕。

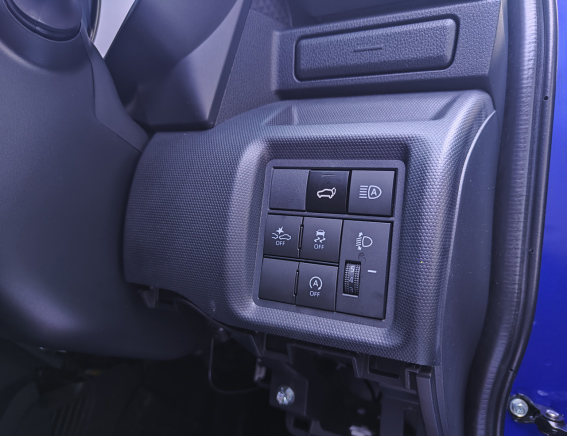

22、駕駛位右側安裝駕駛室開關，插好插頭。

23、檢查好所有插頭。

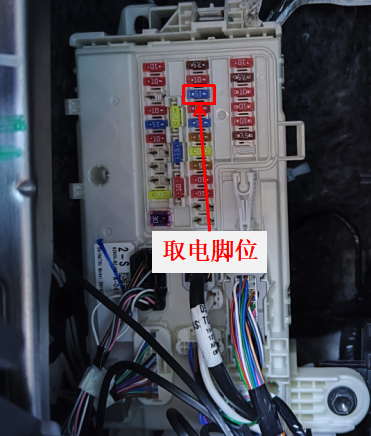

24、駕駛室保險盒的取電腳位如圖所示。

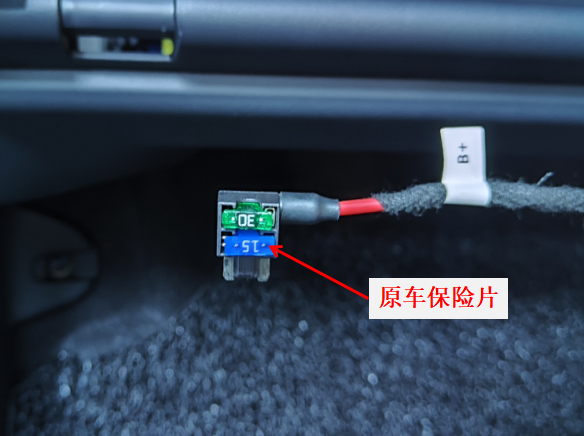

25、原車保險插到取電器空位上。

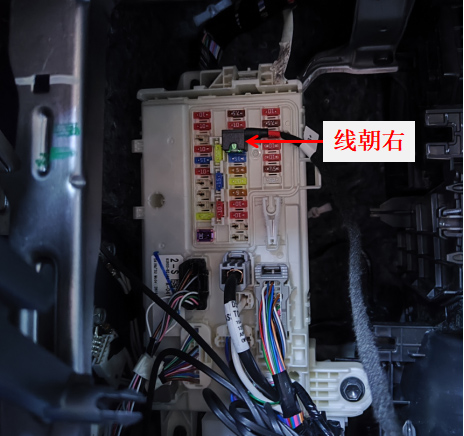

26、將取電器插入保險盒，注意線朝向。

27、安裝固定好控制盒。

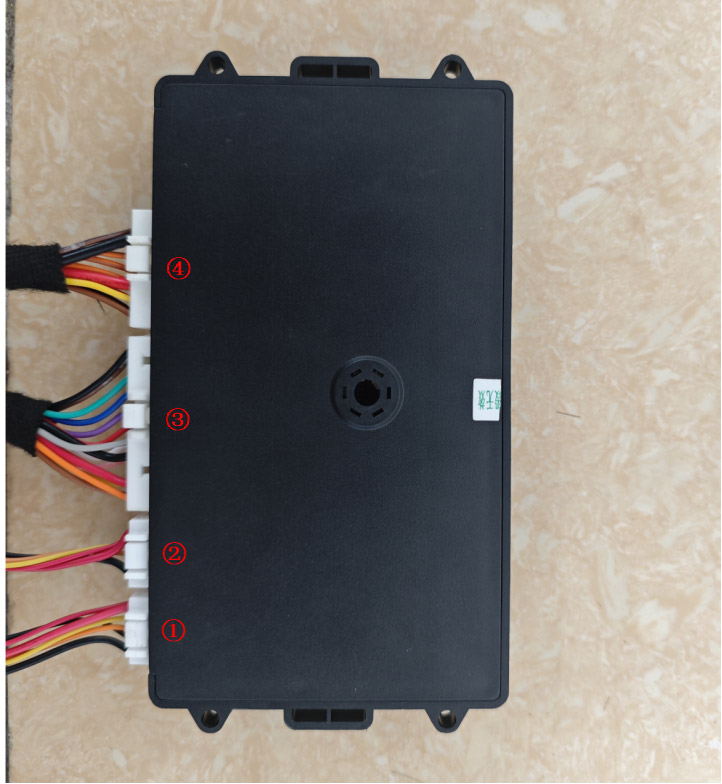

28、將撐桿線①②，鎖信號線③，電源線④按順序插入控制盒。

29.按尾門加裝按鍵開關門一次，系統完成初始化，然后測試電動尾門的各項功能。

30.裝好所以飾板。

五. 系統初始化方法

1. 按尾門加裝開關，尾門自動關閉；

2. 按尾門外開關，讓尾門打開，“嘀---”長響一聲；

3. 系統初始化完成。

六. 電動尾門使用說明

1. 打開或關閉尾門的方法：

  ● 按遙控鑰匙解鎖鍵3次；

  ● 按駕駛室解鎖鍵3次；

  ● 按原車尾門開關；

  ● 按尾門加裝開關；

  ● 按駕駛室加裝開關，開門長按3秒，關門按1下。

2. 尾門暫停方法：

    尾門運行過程中，按上述方法中的任意一種，尾門會(huì )暫停，再按一次，尾門會(huì )反向運行。

3.加裝開關使用方法：

   ①高度設定

長按尾門上的加裝開關，聽到長響1聲后松開開關，高度記憶成功。

小技巧：尾門運行過程中，暫停一下尾門，然后用手上推尾門到理想的高度。

②關門加速

長按尾門上的加裝開關，聽到短響2聲后松開開關，尾門關門加速生效。

（關門加速有五檔，重復此步驟一次升一檔）

③開門加速

長按尾門上的加裝開關，聽到短響3聲后松開開關，尾門開門加速生效。

（開門加速有五檔，重復此步驟一次升一檔）

④增加剎車力（開門保持力）

長按尾門上的加裝開關，聽到長響1聲、短響1聲后松開開關，剎車力增加生效。

（增加剎車力有五檔，重復此步驟一次升一檔）

⑤開關提示音切換

長按尾門上的加裝開關，聽到長響1聲、短響2聲后松開開關，開關門提示音切換生效。

（默認靜音，重復設置可循環切換）

⑥進入語音喚醒詞和命令詞修改菜單

長按尾門上的加裝開關，聽到長響1聲、短響3聲后松開開關，進入語音喚醒詞和命令詞修改菜單生效。

⑦語音開關72小時和0.5小時斷電切換

長按尾門上的加裝開關，聽到長響2聲、短響1聲后松開開關，語音開關72小時和0.5小時斷電切換生效。

（默認72小時，重復設置可循環切換）

⑧語音開關開和關

長按尾門上的加裝開關，聽到長響2聲、短響2聲后松開開關，語音開關開和關生效。

（默認開，重復設置可循環切換）

⑨腳踢開關開和關

長按尾門上的加裝開關，聽到長響2聲、短響3聲后松開開關，腳踢開關開和關生效。

（默認開，重復設置可循環切換）

⑩敲擊開關2次和3次切換

長按尾門上的加裝開關，聽到長響3聲、短響1聲后松開開關，敲擊開關2次和3次切換生效。

（默認敲擊3次，重復設置可循環切換）

? 敲擊開關開和關

長按尾門上的加裝開關，聽到長響3聲、短響2聲后松開開關，敲擊開關開和關生效。

（默認敲擊開，重復設置可循環切換）

? 遙控器解鎖鍵按3次和2次切換

長按尾門上的加裝開關，聽到長響3聲、短響3聲后松開開關，遙控器解鎖鍵按3次和2次切換生效。

（默認按3次，重復設置可循環切換）

? 遙控器解鎖鍵按速快/慢切換

長按尾門上的加裝開關，聽到長響4聲、短響1聲后松開開關，遙控器解鎖鍵按速快/慢切換生效。

（默認快按，重復設置可循環切換）

? 恢復出廠設置

長按尾門上的加裝開關，聽到長響5聲后松開開關、恢復出廠設置生效。

4. 蜂鳴器聲音的含義：

  “嘀”響一聲：接收到開門/關門或暫停信號，尾門會(huì )立刻打開/關閉或暫停；

  “嘀嘀”響兩聲：開門或關門到位；

  “嘀嘀嘀”響三聲：開門或關門過程阻力過大，已經智能防夾了；

  “嘀---”長響：記憶高度成功。
