一. 安裝注意事項

 ● 為了安全和確保產品正常使用，請交由專業技師安裝，切勿私自拆卸安裝，以免造成產品損壞及安裝事故發生；

 ● 請根據本說明書的布線方式布好各條線束，一定要用扎帶將各線束與原車線束扎在一起，檢查線束不要位于卡扣或螺釘孔位置，避免安裝車內飾板卡扣和螺釘時將線束壓傷；

 ● 部分線束的端子在出廠時尚未插膠殼，布好線束后為了避免端子碰在一起短路，穿完線束后需先插膠殼，再將線束其它插頭與原車插頭對插；

 ● 裝車前先檢查汽車儀表功能顯示，車內按鍵操作是否正常，車門車窗開關是否正常，車內外表面有無刮花現象，如有問題，及時向客戶反映；

 ● 安裝人員請先取下身上所攜帶的金屬物品及其他硬物，防止在拆裝的過程中對汽車漆面、座椅或內飾等造成損傷，注意拆下的汽車飾板組件要放好，避免刮花各汽車飾板組件；

 ● 本說明書里面所有圖片僅供參考，不同配置的車型圖片可能會(huì )有不同，但是安裝方法相同。

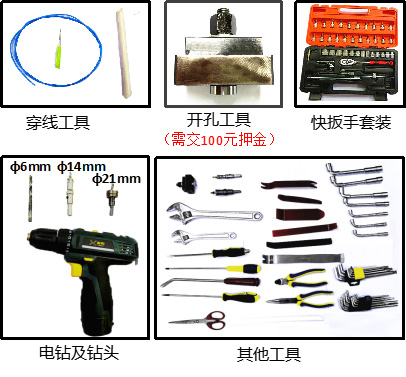

二. 安裝工具

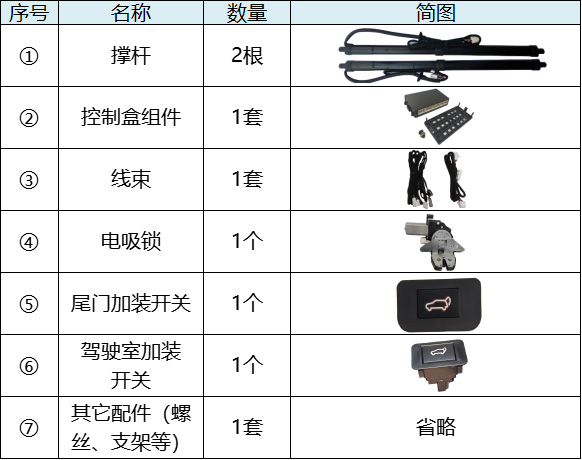

三. 產品清單

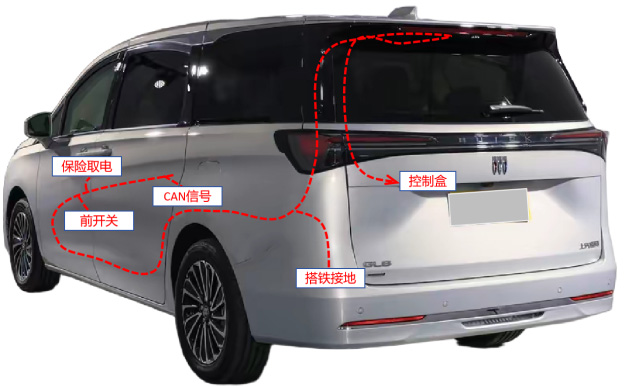

四. 安裝方法

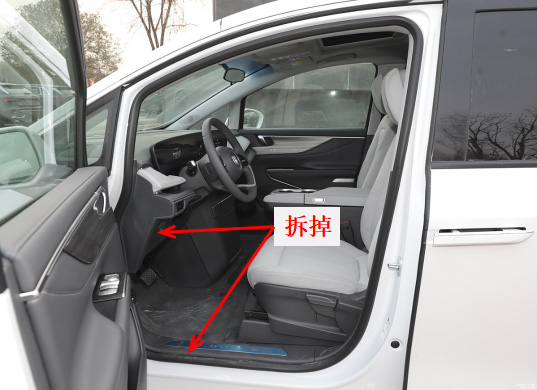

1、拆掉駕駛室保險盒飾板與駕駛室左側門檻飾板。

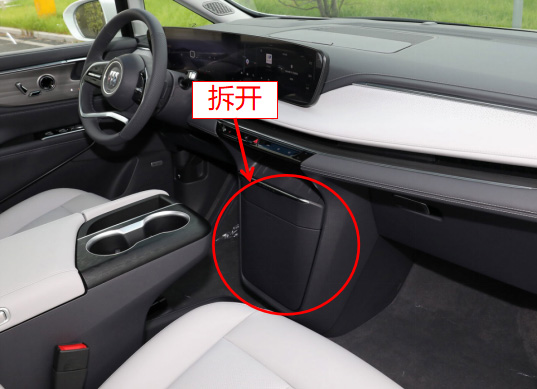

2、拆開前排駕駛室中控下飾板。

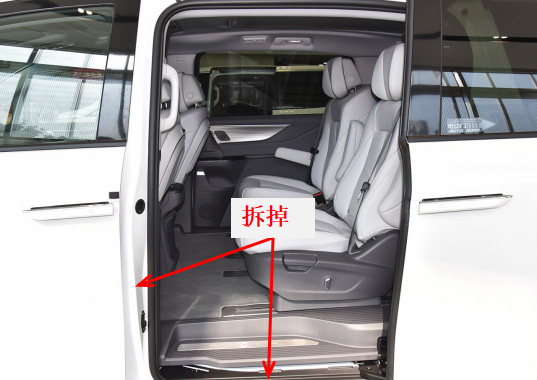

3、拆開B柱飾板、左后排門檻飾板

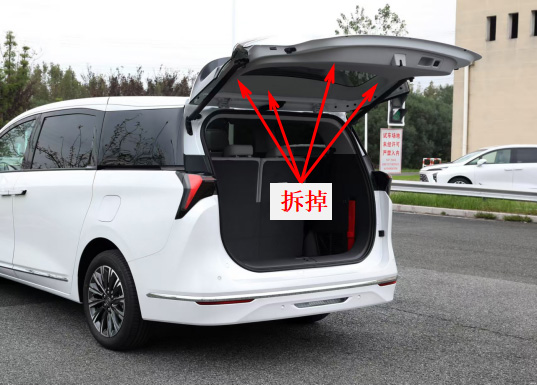

4、拆開尾門飾板（注意取下原車燈線）。

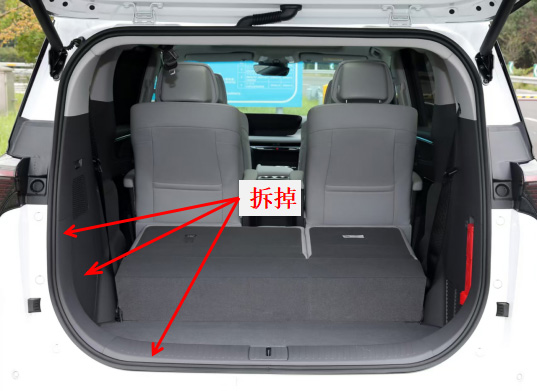

5、拆開尾箱左側飾板。

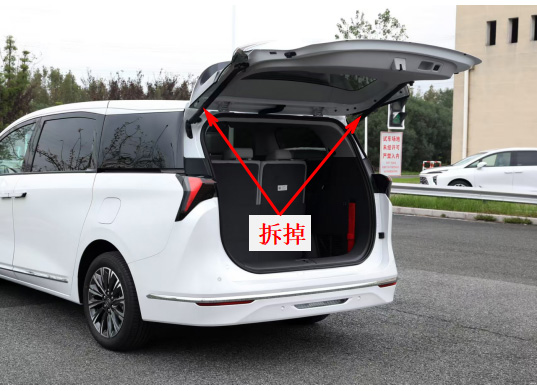

6、拆掉原車氣動桿。

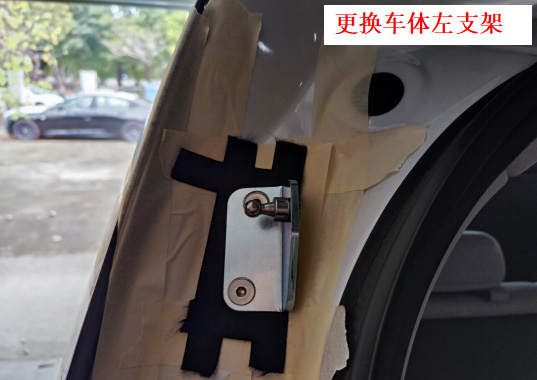

7、更換車體左支架。

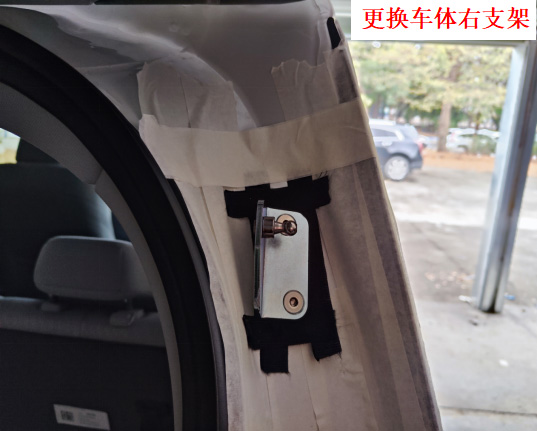

8、更換車體右支架。

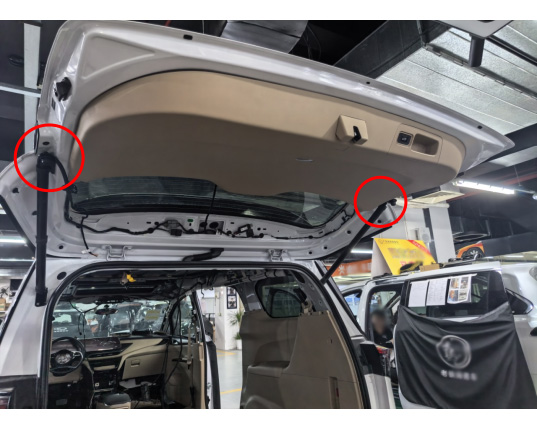

9、安裝電動撐桿，L在左，R在右（撐桿編碼的第一個字母），撐桿帶線的一端安裝在尾門，左右一樣。

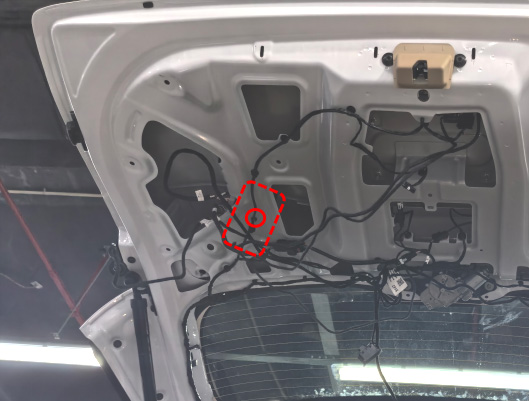

10、尾門圖示位置用Φ21開孔器開孔，進撐桿線，左右一樣。

11、穿左右撐桿線到尾門，塞好膠塞。

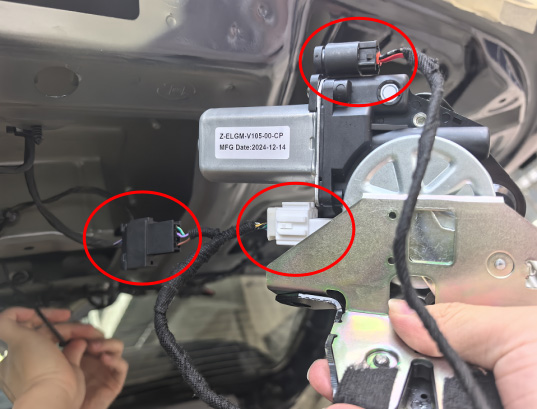

12、拆原車鎖。

13、對插好鎖信號插頭。

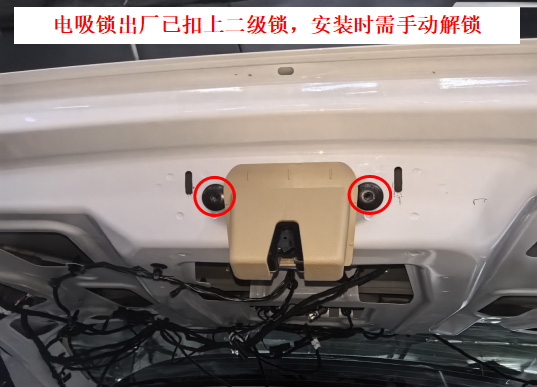

14、安裝我司電吸鎖（安原車鎖膠套）。

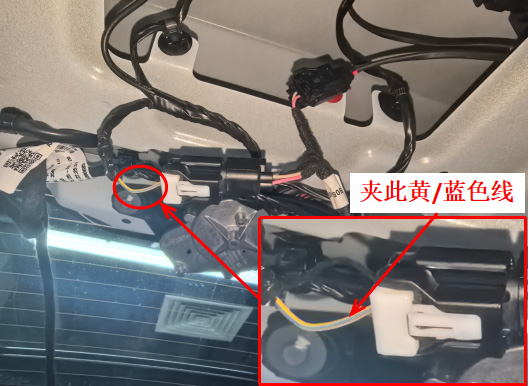

15、將鎖信號線的粉色線夾到圖示尾門處外按鍵插頭的黃/藍色線上。

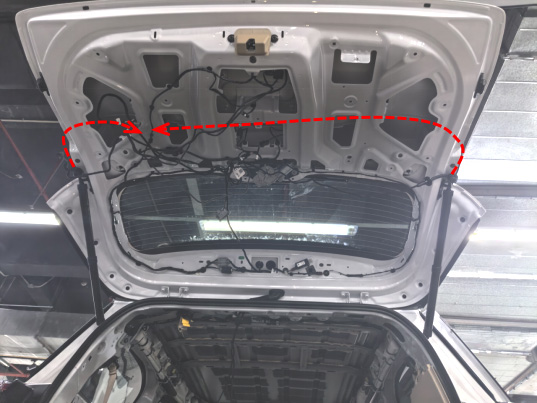

16、布電源線到尾門

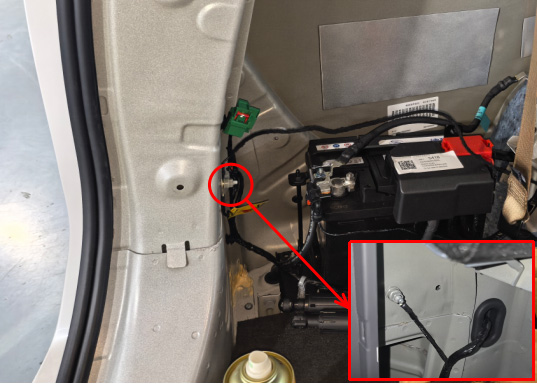

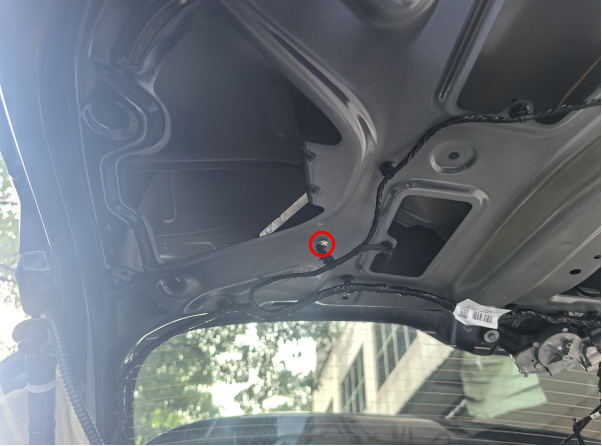

17、尾箱左側圖示位置搭鐵接地。(必須按照圖示方式安裝地線)

18、電源線端子按示意圖插到膠殼內（膠殼在控制盒上）。

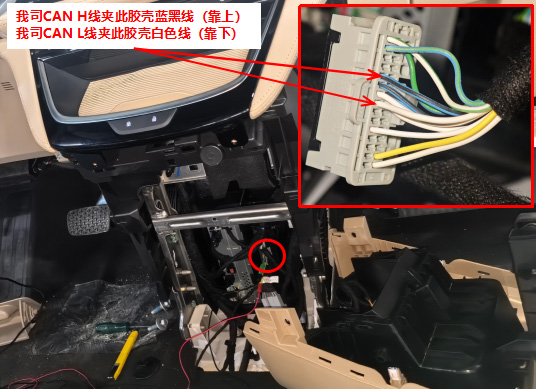

19、在中控屏下飾板找到圖示白色膠殼，將電源線CAN H線夾在圖示藍黑線（靠上），CAN L線夾在圖示白色線（靠下）。

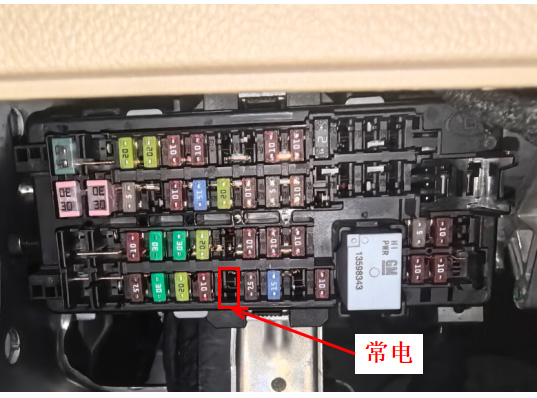

20、、保險盒取電腳位如圖所示。

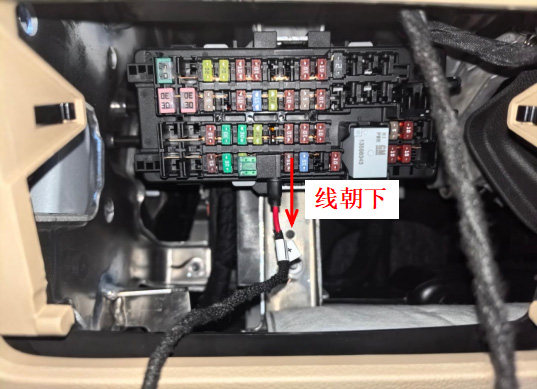

21、取電器插入保險盒，注意線朝向。

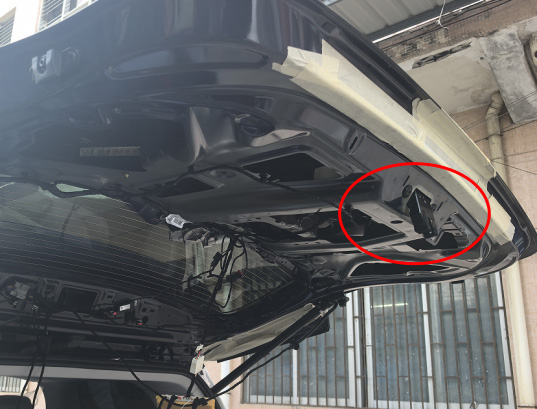

22、拔下圖示尾門位置線扣，安裝控制盒。

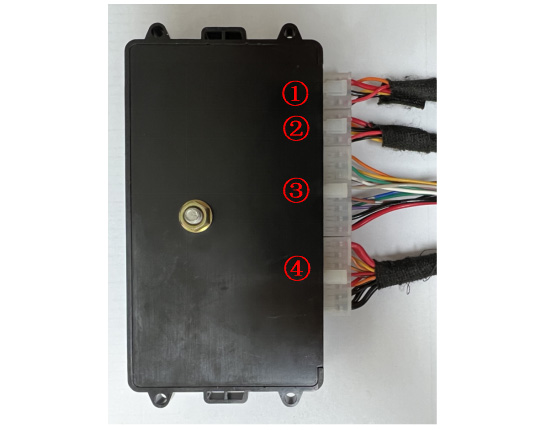

23、將左右撐桿線①②，鎖信號線③，電源線④按順序插入控制盒。

24、安裝控制盒。

25、按尾門加裝按鍵開關門一次，系統完成初始化，然后測試電動尾門的各項功能。

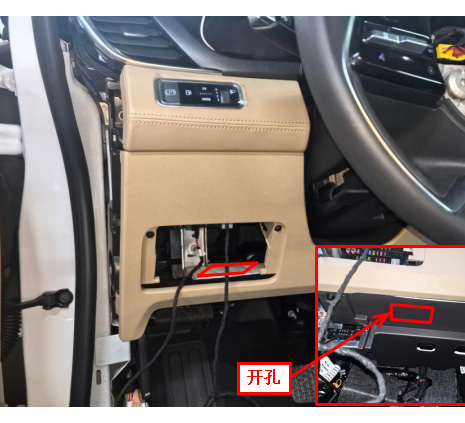

26、駕駛室圖示黑色飾板貼好開孔模版，開孔，安裝駕駛室開關。

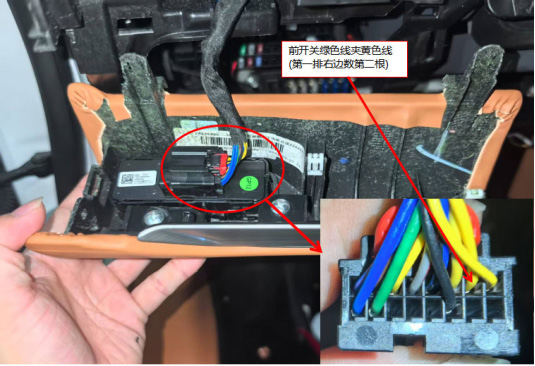

27、前開關綠色線夾黃色線(第一排右邊數第二根)。

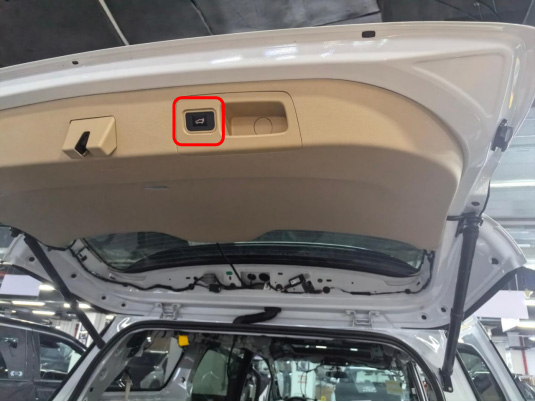

28、在圖示原車尾門預留位置安裝加裝開關，裝好加裝開關，裝回所有飾板。

五. 系統初始化方法：

①按尾門加裝開關，尾門自動關閉；

②按尾門外開關，讓尾門打開，“嘀---”長響一聲；

③系統初始化完成。

六. 電動尾門使用說明

1.尾門打開或關閉有以下幾種方法：

●按鑰匙的解鎖鍵3下；

●按駕駛室加裝尾門鍵；

●按原車尾門開關；

●按尾門的加裝開關；

2. 尾門暫停方法：

    尾門運行過程中，按上述方法中的任意一種，尾門會(huì )暫停，再按一次，尾門會(huì )反向運行。

3.加裝開關使用方法：

①關門加速

長按尾門上的加裝開關，聽到第1聲“嘀”后松開開關，短響1聲，尾門關門加速生效。

（關門加速有五檔，重復此步驟一次升一檔）

②開門加速

長按尾門上的加裝開關，聽到第2聲“嘀”后松開開關，短響2聲，尾門開門加速生效。

（開門加速有五檔，重復此步驟一次升一檔）

③語音喚醒詞和開關尾門命令詞自定義

長按尾門上的加裝開關，聽到第3聲“嘀”后松開開關，短響3聲。

短按短響1聲后松手，語音設置喚醒詞，如：小威小威。短響2聲后設置成功

短按短響1聲后松手，語音設置開尾門命令詞，如：打開后備箱。短響2聲后設置成功

短按短響1聲后松手，語音設置關尾門命令詞，如：關尾門。短響2聲后設置成功

短按短響1聲后松手，保存設置。

（注意：如下可能會(huì )誤判：開尾門，關尾門。所以設置開關尾門的命令詞有些差異容易識別。）

④屏蔽語音模塊

長按尾門上的加裝開關，聽到第4聲“嘀”后松開開關，短響4聲，屏蔽語音模塊生效。

（重復設置可來回切換）

⑤高度設定

長按尾門上的加裝開關，聽到第5聲“嘀”后松開開關，長響1聲，高度記憶成功。

小技巧：尾門運行過程中，暫停一下尾門，然后用手上推尾門到理想的高度。

⑥遙控解鎖鍵快按、慢按模式切換

長按尾門上的加裝開關，聽到第6聲“嘀”后松開開關，長響1聲、短響1聲，遙控器按鍵切換成功。

（重復設置可來回切換）

⑦遙控解鎖鍵按3次/2次切換

長按尾門上的加裝開關，聽到第7聲“嘀”后松開開關，長響1聲、短響2聲，遙控器按鍵切換成功。

（重復設置可來回切換）

⑧增加剎車力（開門保持力）

長按尾門上的加裝開關，聽到第8聲“嘀”后松開開關，長響1聲、短響3聲，剎車力增加生效。

（增加剎車力有五檔，重復此步驟一次升一檔）

⑨恢復出廠設置

長按尾門上的加裝開關，聽到第9聲“嘀”后松開開關，長響1聲、短響4聲，恢復出廠設置生效。

4. 蜂鳴器聲音的含義：

  “嘀”響一聲：接收到開門/關門或暫停信號，尾門會(huì )立刻打開/關閉或暫停；

  “嘀嘀”響兩聲：開門或關門到位；

  “嘀嘀嘀”響三聲：開門或關門過程阻力過大，已經智能防夾了；
